RK3576 Android Commercial Display Motherboard ARM G52 MC3 GPU 2,2 GHz
  • RK3576 Android Commercial Display Motherboard ARM G52 MC3 GPU 2,2 GHz
  • RK3576 Android Commercial Display Motherboard ARM G52 MC3 GPU 2,2 GHz
  • RK3576 Android Commercial Display Motherboard ARM G52 MC3 GPU 2,2 GHz
RK3576 Android Commercial Display Motherboard ARM G52 MC3 GPU 2,2 GHz

RK3576 Android Commercial Display Motherboard ARM G52 MC3 GPU 2,2 GHz

Lugar de origem China
Marca YNH
Certificação UL
Número do modelo 536
Detalhes do produto
CPU:
Rockchip RK3 576, octa-core, 2,2 GHz
DDR:
Padrão 4G (opcional 8G/16G) LP DDR 4
EMMC:
Padrão 32G (64G / 128G / 256G Opcional)
Definição da descodificação:
Suporte até 8K
Destacar:

Placa-mãe de exibição comercial do Android

,

RK3576 Placa-mãe de ecrã comercial

,

Placa Mãe ARM 2

Termos de pagamento e envio
Quantidade de ordem mínima
100 pcs
Preço
50-80 USD per pcs
Detalhes da embalagem
Embalagem de cartão, cada caixa contém 100 placas-mãe, Tamanho da caixa 57*39*31cm
Tempo de entrega
30 dias
Termos de pagamento
L/C, T/T
Habilidade da fonte
5000 PCS POR MÊS
Descrição do produto

1.1Área de aplicação

· A AI-536 é uma placa de controlo inteligente multifunção, que é amplamente utilizada em iFPD, controlo e gateway industrial, terminal em nuvem, equipamento de reconhecimento facial,Sistema de controlo central montado no veículo e ecrã comercial.

1.2Visão geral do produto

O AI-536 usa o processador ARM 64 bits de alto desempenho RK 3576 da Rockchip, com uma frequência de até 2,2 GHz.0 sistema (o kernel é Linux 5.10), e a GPU usa o ARM G52 MC3, que tem desempenho excepcional e desempenho de alto custo. Ele suporta codificação e decodificação de vídeo 8K, saída de exibição 8K,Interfaces de exibição múltipla integradas, e suporta ecrãs múltiplos, interfaces ricas e de alta velocidade (PCI-E, Gigabit Ethernet) e fácil expansão.

1.3Características

  • Suporta até 8K decodificação e tela de dois canais LVDS / EDP / MIPI / HDMI / VbyOne
  • Suporta vários métodos de atualização, como conexão por cabo USB ao computador, disco U, controle remoto, etc.
  • Parâmetros de tela de configuração de disco em U, plug and play, suporte perfeito para todos os tamanhos e resoluções de telas de exibição
  • Suporta perfeitamente o software de lançamento da indústria convencional e o software de aplicação da indústria, pronto para usar
  • Suporta perfeitamente uma variedade de telas sensíveis ao toque convencionais, como infravermelhos, ópticos, capacitivos, resistivos, etc., suporta configuração HID de telas sensíveis ao toque sem motorista e não é necessária depuração.
  • Suporta perfeitamente os principais dispositivos de porta USB/serial da indústria, impressoras, leitores de cartões, teclados de senha, leitores de impressões digitais, câmaras, reconhecimento de cartões de identificação, scanners de código QR, etc.,e fornece programas de teste demo.
  • Com 7 portas USB, 7 portas séries, 4 portas IO, WIFI/RJ45/4G e outras opções de rede.
  • Soquete de módulo PCI-E incorporado, suporta vários módulos PCI-E, como YUGE e Quectel, para acessar a Internet.

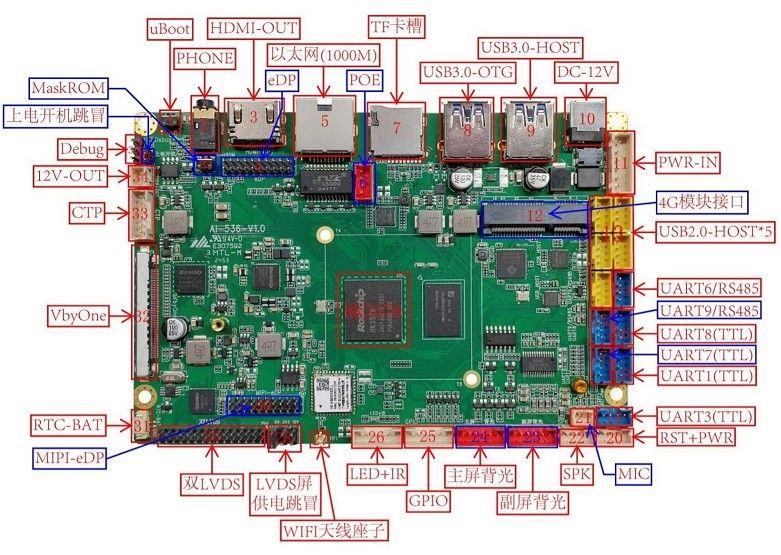

1.4Diagrama de aparência e descrição da interface

RK3576 Android Commercial Display Motherboard ARM G52 MC3 GPU 2,2 GHz 0

As interfaces correspondentes dos números na imagem são:



Número de série Definição de pin
1 UBootbotão de atualização
2 Garrafa para auscultadores
3 Saída HDMI(Interface de saída HDMI,Multiplexado com interface eDP ou interface VbyOne, escolha uma das três)
4 Interface de eDP(multiplexado com interface de saída HDMI ou interface VbyOne, escolha uma das três)
5 RJ45 Ethernet(1000M)
6 POEPorta de rede
7 Fenda TF_CARD
8 USB3.0_OTG
9 USB3.0_HOST
10 Fonte de alimentação DC-12V
11 PWR-IN(interface de entrada de energia de 12 V)
12 Fenda do módulo 4G PCI-E
13 USB2.0_HOST*5
14 UART6/RS485(porta serial TTL padrão, opcional)RS485)
15 UART9/RS485(porta serial TTL padrão, opcional)RS485)
16 UART8(porta serial TTL padrão, opcional)RS232)
17 UART7(porta serial TTL padrão, opcional)RS232)
18 UART1(porta serial TTL padrão, opcional)RS232)
19 UART3(porta serial TTL padrão, opcional)RS232)
20 RST+PWR(botão de reinicialização de atualização + interface do interruptor de alimentação)
21 Interface do microfone MIC
22 Interface do alto-falante SPK
23 Ecrã secundárioIluminação de fundointerface
24 Ecrã principalInterface de iluminação de fundo
25 GPIO
26 LED+IR(interface do painel de luz do comando remoto)
27 Soquete da antena WiFi
28

Interface de ecrã MIPI-eDP(mesmo que a interface FPC de tela de 45 mipi, multiplexada com interface LVDS de dois canais,

Você pode adicionar um mipi para a placa eDP para transformá-lo em uma interface eDP)
29 LVDS-VCC (salto de alimentação do ecrã LVDS)
30 Interface de tela LVDS de dois canais(multiplexado com interface MIPI)
31 RTC-BAT (interface de bateria RTC)
32 Interface VbyOne(opcional, multiplexado com interface de saída HDMI ou interface eDP, escolha uma das três)
33 Interface do ecrã táctil CTP
34 12V-FUTAInterface de saída de 12 V
35 Série de depuraçãoporta 0
36 A máquina aparece quando ligada(se o pop-up estiver desconectado, a máquina não será ligada após a ligação e deve ser ligada pressionando um botão)
37 MaskROMbotão(pode ser desencadeada passando uma agulha longa através do telefone)
38 slot para cartão nanoSIM
39 Interface MIPI-IN
40 Interface FPC do ecrã MIPI(multiplexado com a interface MIPI n.o 35 ou com a interface LVDS de dois canais)











Capítulo 2 Lista de funções básicas

Principais indicadores de hardware
CPU Rockchip RK3 576, octa-core, 2,2 GHz
DDR Padrão 4G (opcional 8G/16G) LP DDR 4
EMMC Padrão 32G (opcional 64G / 128G / 256G)
Resolução de decodificação Suporte até 8K
sistema operativo Android1 4.0 (o kernel é Linux5.10)
Apoio à rede 1000M Ethernet, suporte a porta de rede POE
2.4G+5G módulo Wi-Fi6 de banda dupla, Bluetooth 5.4
Suporte 4G, conecte-se ao módulo 4G da interface PCI-E
Interface USB 7, 1 USB3.0 _OTG, 1 USB3.0 _HOST, 5 USB2.0 _HOST
Porta de série 7, 6 portas TTL sérias (opcional 4 RS232 e 2 RS485), 1 Debug
Saída LCD 1 interface LVDS de dois canais(com uma tensão máxima de 80 V,um em cada três)
1o porto DP(com uma tensão máxima de 80 V ou mais, mas não superior a 100 V,escolha uma das três)
1 Interface de saída HDMI(Multiplexado com interface eDP e interface VbyOne, escolha umatrês)

2 Interfaces MIPI(pode adicionar um mipi à placa eDP para se tornar uma interface de saída eDP,

Multiplexagem com interface LVDS de dois canais,escolha uma das três)
1 interface VbyOne (opcional, multiplexada com interface eDP e interface de saída HDMI,Escolha uma das três)
MIPI-IN 1 Interface de entrada MPII
Saída do alto-falante Suporta alto-falante 4R/ 20W de canal único
RTC Real Time Clock A bateria suporta memória de tempo por 3 anos e suporta energia temporizada e desligado
Atualização do sistema Suporte a atualização de cabo USB / disco U / rede
