Capítulo 1 Visão geral do produto

1.1Área de aplicação

A YNH-732 é uma placa-mãe inteligente multifuncional, comumente usada em PCs ARM, empilhamento de telas grandes, jogos de animação, tablets de conferência, computação de borda, computadores industriais, caixas de leitores de TV,servidores em nuvem, NVRs inteligentes e outros campos.

1.2Visão geral do produto

O YNH-732 adota o processador de 64 bits octa-core da nova geração do Rockchip RK3588. Ele vem com NPU de potência de computação 6TOPS e está equipado com sistema Android12.0/Ubuntu20.04 (o kernel é Linux4.19),A GPU usa o Mali-G610 MC4, com desempenho excepcional e desempenho de alto custo. Suporte para codec de vídeo 8K, saída de exibição 8K, interfaces de exibição múltiplas integradas, suporte para exibição multi-tela;Interface rica de alta velocidade (PCIe), TYPE-C, Gigabit Ethernet), fácil de expandir.

1.3Características do produto

◆ Alta definição. Suporta até 8K decodificação e vários ecrãs HDMI.

◆ Suporte a vários métodos de atualização, como remoto, cabo USB conectado ao computador, pacote OTA U disk, etc.

◆ Disco em U, parâmetros de tela de configuração de cartão TF, plug and play, suporte perfeito para todos os tamanhos, todas as exibições de resolução.

◆ Suporta perfeitamente o software de lançamento da indústria e o software de aplicação industrial, pronto para uso.

◆ Suporta perfeitamente telas sensíveis ao toque infravermelhas, ópticas, capacitivas, resistivas e outras telas sensíveis ao toque convencionais, e suporta configuração HID de telas sensíveis ao toque sem condutor, sem necessidade de depuração.

◆ Suporta perfeitamente os principais dispositivos USB/serial da indústria, impressoras, leitores de cartões, teclados de senha, scanners de impressões digitais, câmera, reconhecimento de cartão de identidade, scanner de código QR, etc.,fornecer programa de teste demo.

◆ Muito integrado. Com 6 portas USB, 4 portas séries, WIFI/RJ45/4G/5G e outras opções de rede.

◆ Soquete de módulo PCI-E integrado, suporta vários módulos PCI-E, como YUGE e Quectel, para aceder à Internet.

Capítulo 2 Lista de funções básicas

Capítulo 3AparênciaDescrição da interface

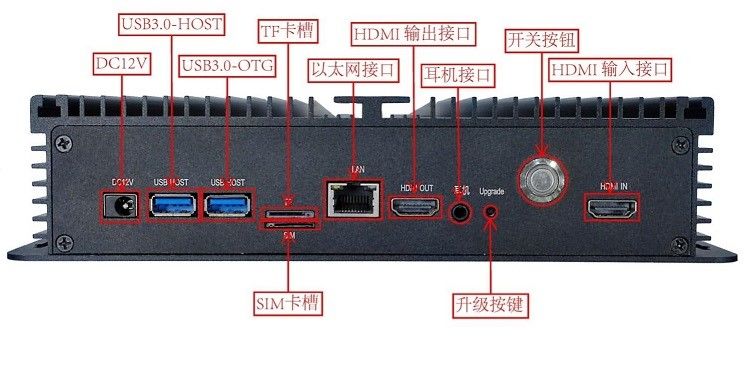

Vista da frente

Visão de trás

Dimensões

Lista de itens:

1. Adaptador 12V/2A

2Uma caixa de controlo industrial

3Uma antena Wi-Fi.

4Uma antena 4G.

5Quatro parafusos de fixação M4X10
