Capítulo 1 Visão geral do produto

AI-733 RK3588 placa-mãe multifuncional inteligente

1.1Área de aplicação

A AI-733 é uma placa-mãe inteligente multifuncional, comumente usada em PCs ARM, espelhamento de tela grande, animação e jogos, tablets de conferência, computação de borda, computadores industriais,Caixas de televisão., servidores em nuvem, NVR inteligente e outros campos.

1.2Visão geral do produto

O AI-733 usa o Rockchip RK 3588, um processador octa-core de 64 bits de nova geração. O chip vem com uma NPU de potência de computação 6TOPS e está equipado com Android1 2.0/Ubuntu20.04/Debian11.0 sistema (o kernel é Linux 5.10 ). A GPU usa Mali-G610 MC4, que tem desempenho excepcional e desempenho de alto custo. Suporta codificação e decodificação de vídeo 8K, saída de exibição 8K, interfaces de exibição múltiplas embutidas,e suporta ecrãs múltiplos; interfaces ricas de alta velocidade (PCIe, TYPE-C, SATA, Gigabit Ethernet), que são fáceis de expandir.

1.3Características

• Suporta até 8K decodificação e vários sinais LVDS e ecrãs LCD.
• Métodos de atualização múltiplos, tais como remoto, disco U, cartão TF, cabo USB ligado ao computador, etc.
• Disco U, parâmetros de tela de configuração de cartão TF, plug and play, suporte perfeito para todos os tamanhos, todas as exibições de resolução.
• Suporta perfeitamente o software de lançamento da indústria e o software de aplicação da indústria, pronto para uso.
• Suporta perfeitamente uma variedade de telas sensíveis ao toque convencionais, como infravermelhos, ópticos, capacitivos, resistivos, etc., suporta configuração HID de telas sensíveis ao toque sem motorista e não é necessária depuração.
• Suporta perfeitamente os principais dispositivos de porta USB/serial da indústria, impressoras, leitores de cartões, teclados de senha, leitores de impressões digitais, câmaras, reconhecimento de cartões de identificação, scanners de código QR, etc.,e fornece programas de teste demo.
• Com 9 portas USB, 9 portas séries, 4 portas IO, WIFI / RJ45 / 4G / 5G e outras opções de rede.
• Soquete de módulo PCI-E incorporado, suporta vários módulos PCI-E, como YUGE e Quectel, para acessar a Internet.

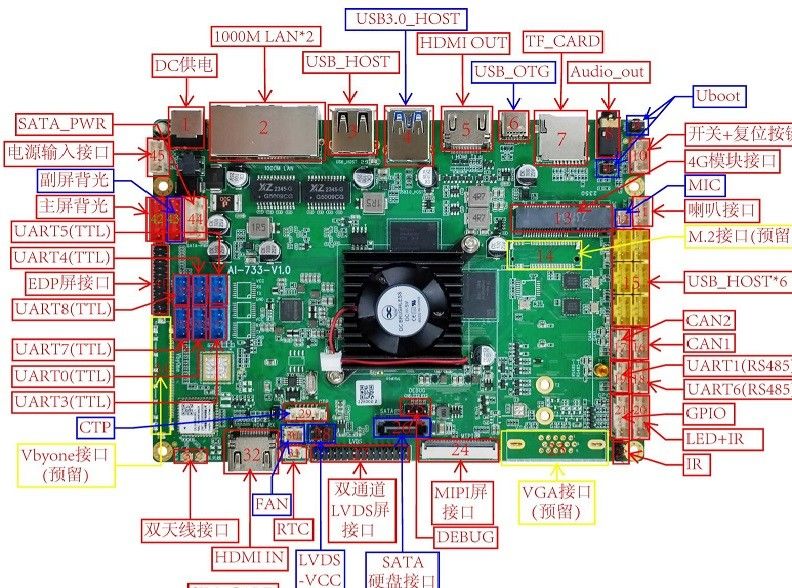

1.4Diagrama de aparência e descrição da interface

As interfaces correspondentes dos números na imagem são:
