Rockchip RK3588 placa Android 8K tela ARM placa-mãe industrial incorporada Edge computing AI Vbyone VGA
1.1Área de aplicação
A AI-733 é uma placa-mãe inteligente multifuncional, comumente usada em PCs ARM, espelhamento de tela grande, animação e jogos, tablets de conferência, computação de borda, computadores industriais,Caixas de televisão., servidores em nuvem, NVR inteligente e outros campos.
1.2Visão geral do produto
O AI-733 usa o Rockchip RK 3588, um processador octa-core de 64 bits de nova geração. O chip vem com uma NPU de potência de computação 6TOPS e está equipado com Android1 2.0/Ubuntu20.04/Debian11.0 sistema (o kernel é Linux 5.10 ). A GPU usa Mali-G610 MC4, que tem desempenho excepcional e desempenho de alto custo. Suporta codificação e decodificação de vídeo 8K, saída de exibição 8K, interfaces de exibição múltiplas embutidas,e suporta ecrãs múltiplos; interfaces ricas de alta velocidade (PCIe, TYPE-C, SATA, Gigabit Ethernet), que são fáceis de expandir.
1.3Características
- Suporta até 8K decodificação e vários sinais LVDS e ecrãs LCD.
- Métodos de atualização múltiplos, tais como remoto, disco U, cartão TF, cabo USB ligado ao computador, etc.
- Disco U, parâmetros de tela de configuração de cartão TF, plug and play, suporte perfeito para todos os tamanhos, todas as exibições de resolução.
- Suporta perfeitamente o software de lançamento da indústria e o software de aplicação da indústria, pronto para uso.
- Suporta perfeitamente uma variedade de telas sensíveis ao toque convencionais, como infravermelhos, ópticos, capacitivos, resistivos, etc., suporta configuração HID de telas sensíveis ao toque sem motorista e não é necessária depuração.
- Suporta perfeitamente os principais dispositivos de porta USB/serial da indústria, impressoras, leitores de cartões, teclados de senha, leitores de impressões digitais, câmaras, reconhecimento de cartões de identificação, scanners de código QR, etc.,e fornece programas de teste demo.
- Com 9 portas USB, 9 portas séries, 4 portas IO, WIFI / RJ45 / 4G / 5G e outras opções de rede.
- Soquete de módulo PCI-E incorporado, suporta vários módulos PCI-E, como YUGE e Quectel, para acessar a Internet.
1.4Diagrama de aparência e descrição da interface

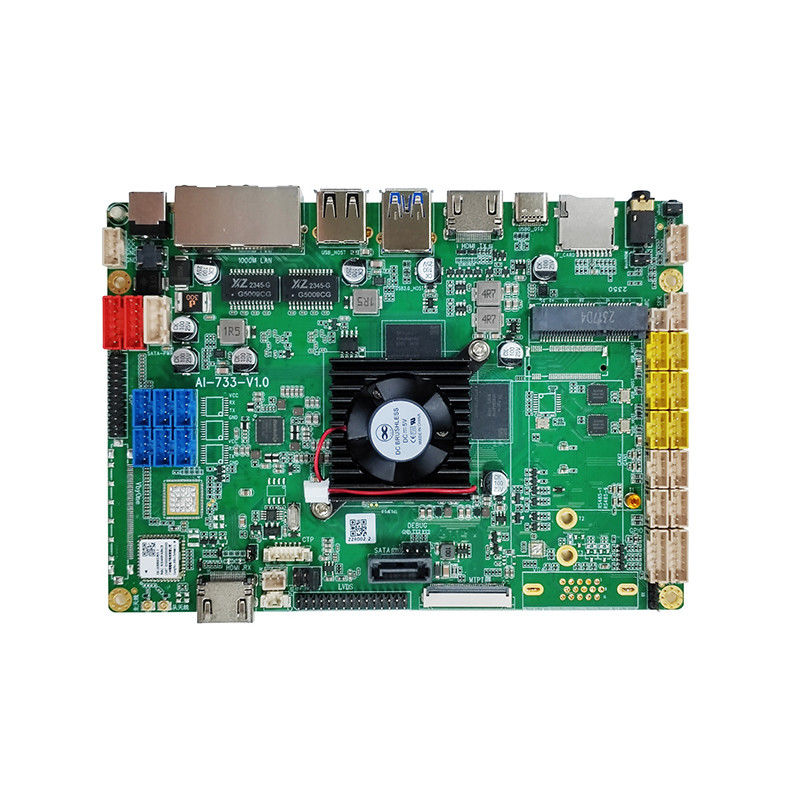

As interfaces correspondentes dos números na imagem são:
| Número de série |
Definição de pin |
| 1 |
Fonte de alimentação DC-12V |
| 2 |
1000M LAN*2 |
| 3 |
USB_HOST |
| 4 |
USB3.0_HOST |
| 5 |
HDMI TX (saída HDMI) |
| 6 |
USB 0 _OTG (tipo C) |
| 7 |
Cartão TF |
| 8 |
Audio_OUT |
| 9 |
Botão Uboot (O Uboot pode ser acionado por um pin longo após Audio_out) |
| 10 |
Botão de ligação + botão de redefinição |
| 11 |
Interface do alto-falante |
| 12 |
Interface MIC |
| 13 |
Interface do módulo 4G |
| 14 |
Interface M.2 opcional (5G, disco rígido, etc.) |
| 15 |
USB_HOST (6) |
| 16 |
CAN1 |
| 17 |
O CAN2 é opcional e multiplexado com porta serial 5. |
| 18 |
Porta de série 6 (RS485) |
| 19 |
Porta de série 1 (RS485) |
| 20 |
GPIO |
| 21 |
LED+IR |
| 22 |
Interface IR |
| 23 |
Interface VGA opcional |
| 24 |
Interface de ecrã MIPI |
| 25 |
Portão de série de depuração 2 |
| 26 |
Interface do disco rígido SATA |
| 27 |
Interface de tela LVDS de dois canais |
| 28 |
LVDS-VCC (salto de alimentação do ecrã) |
| 29 |
Interface de tela sensível ao toque CTP (mesmo que o n.o 48, escolha uma) |
| 30 |
Conector do ventilador |
| 31 |
RTC-BAT (interface de bateria RTC) |
| 32 |
HDMI IN |
| 33 |
Interface de antena dupla WiFi |
| 34 |
Opção de interface Vbyone |
| 35 |
Porta serial 7 (porta serial TTL por defeito, opcional RS232) |
| 36 |
Porta de série 0 (porta de série TTL padrão, opcional RS232) |
| 37 |
Porta de série 3 (porta de série TTL padrão, opcional RS232) |
| 38 |
Porta de série 8 (porta de série TTL padrão, opcional RS232) |
| 39 |
Porta de série 4 (porta de série TTL padrão, opcional RS232) |
| 40 |
Portão de série 5 (portão de série TTL padrão, opcional RS232) |
| 41 |
Interface de ecrã de EDP |
| 42 |
SATA_PWR (alimentação do disco rígido SATA) |
| 43 |
Interface de iluminação de fundo secundária do ecrã |
| 44 |
Interface de luz de fundo do ecrã principal |
| 45 |
Interface de entrada de energia |
| 46 |
Cartão SIM |
| 47 |
MIPI-CAM (interface da câmara MIPI) |
| 48 |
Interface de tela sensível ao toque CTP assento PFC (mesmo que o n.o 29, escolha um) |
